Кабели ЗКАШп 1х4х1,2

Обозначение маркировки кабеля ЗКАШп 1х4х1,2:

З - Зоновый
К - Кабель
А - слой алюминия
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
1 - число простейших пучков (четверок)
4 - проводники повиты четверками
1,2 - диаметр токопроводящей жилы

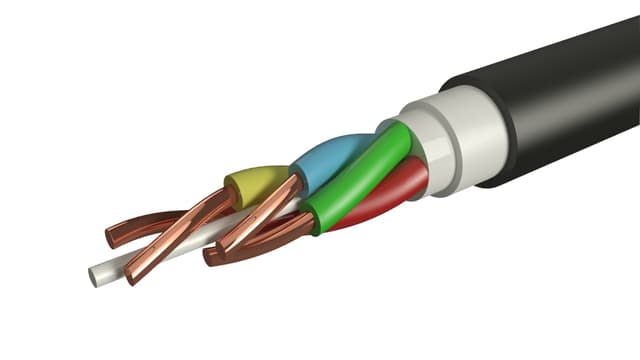

Строение кабеля ЗКАШп 1х4х1,2:

Проводник - изготовлен из мягкой медной проволоки
Изоляция - изоляционный ПЭ высокого давления (ПВД)
Кордель-заполнитель - выполнен из ПЭТ; вокруг корделя-заполнителя скручена звездная четверка из четырёх изолированных жил
Заполнение - композиция из ПЭТ с бутилкаучуком, наложенная поверх звездной четверки
Экран - спирально наложенные ленты из алюминиевой (ЗКПалюм) или отожженной медной (ЗКПмед.) фольги с пропущенной под ними медной лужёной проволокой
Подслой - битум
Оболочка - шланг из светостабилизированного ПВД

Сфера использования кабеля ЗКАШп 1х4х1,2:

Для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В / 50 Гц.

Условия эксплуатации и монтажа кабеля ЗКАШп 1х4х1,2:
рабочая температура - от -40 до +50 °С;
наименьший период эксплуатации в нормальных условиях эксплуатации кабеля ЗКАШп 1х4х1,2 - 20 лет;
Прокладка - в кабельной канализации, трубах, блоках, по мостам и в грунтах при отсутствии меха-нических воздействий и опасности повреждения грызунами (ЗКП(м), ЗКАШп(м)), непосредствен-но в грунтах всех категорий при угрозе повреждения грызунами и отсутствии мерзлотных деформаций и химической агрессивности к стальной броне (ЗКПБ(м), ЗКАБп(м)), а также через горные, судоходные и сплавные реки, заболоченные участки и в грунтах с мерзлотными деформациями (ЗКАКпШп(м)). Допускается механизированная прокладка.
Температура прокладывания - не ниже -10 °С;
величина монтажных изгибов - не менее 20 диаметров по оболочке

Электрические характеристики кабеля ЗКАШп 1х4х1,2:
электрическое сопротивление токопроводящих жил на 1 км длины при нагреве 20 °С, Ом не более: 15,95;
омическая асимметрия жил в рабочей паре, Ом/километров, не больше: 0,21;
сопротивление изоляции на 1 км длины при нагреве 20 °С, МОм: не менее - 30000;
рабочая емкость, нФ на 1 км длины: 36,9±8;
переходное затухание на ближнем конце, дБ, не менее: 58,1;
защищённость на дальнем конце, дБ, не менее: 66,7.
