Кабели КВОРНЭ 1х10-3

Обозначение маркировки кабеля КВОРНЭ 1х10-3:

К - Кабель
В - Высоковольтный
О - Для аэродромных огней
Р - резиновое изоляционное покрытие
Н - резиновая защитная оболочка нераспростаняющей горение
Э - Экранированный
1 - число проводящих ток жил
10 - сечение проводников
3 - расчетное напряжение, кВ

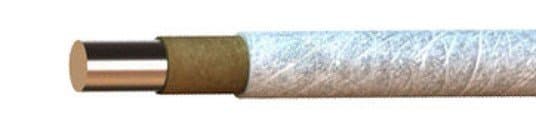

Строение кабеля КВОРНЭ 1х10-3:

1. Проводник скрученная из медных луженых проволок (класс 5)
2. Резиновый изоляционный слой на основе этиленпропиленового каучука
3. Резиновая защитная оболочка на основе этиленпропиленового каучука

Сфера использования кабеля КВОРНЭ 1х10-3:

Кабели предназначены для применения в системах электросветосигнального оборудования аэродромов при напряжениях 3000 и 6000 В переменного тока частоты 50 Гц и номинальном токе 10А. Кабели применяются для присоединения первичных обмоток изолирующих трансформаторов, питающих аэродромные огни, в общую последовательную цепь и присоединения к регуляторам яркости.

Кабели изготаваливаются для эксплуатации во всех макроклиматических районах на суше и море, кроме макроклиматического района с очень холодным климатом. Кабели предназначены для работы в стационарных условиях в различных грунтах и высоте над уровнем поверхности моря до 3000 метров. Разрывное усилие резиновой оболочки - не менее 5,39 МПа (55 кгс/кв.мм.); относительная удлиненность при разрыве резиновой оболочки - не менее 250% и изоляции - не меньше 300%. Кабельные изделия стойки к перегибами на угол ±90° при радиусе, равном 10 номинальным наружным диаметрам кабеля, число циклов перегибов - не менее 100. Кабельные изделия отличаются стойкостью к вибрационных нагрузок с частотой от 1 до 5000 Гц с максимальным ускорением 400 м/с2, ударных многократных нагрузок с максимальным ускорением 1500 м/с2 длительностью 2-15 мс, одиночных ударных нагрузок с максимальным ускорением 10000 м/с2, линейных нагрузок с максимальным ускорением 5000 м/с2, аккустических шумов с уровнем звукового давления 160 Дб (при частоте от 50 до 10000 Гц). Кабельные изделия отличаются стойкостью к соляного тумана, инея, плесневых грибов, пониженного атмосферного давления до 400 мм рт.ст., повышенного атмосферного давления до 3 атм., минеральных масел, бензина, керосина и слабых растворов солей, кислот и щелочей, статической и динамической пыли (песку). Кабели водонепроницаемые.

наименьший период наработки кабелей - 50000 часов. 95 прцентный ресурс кабелей при нагреве +35°С - 150000 часов.

наименьший период эксплуатации кабеля КВОРНЭ 1х10-3 - 15 лет.
