Кабели КГПпЭВ 1х2х0,78

Обозначение маркировки кабеля КГПпЭВ 1х2х0,78:

К - Кабель
Г - проводник многопроволочная
Пп - Изоляцией из пористого полиэтилена
Э - Экран в виде оплетки из медных луженых проволок поверх ламинированной алюминиевой фольги
В - внешний слой, материалом для которого послужил ПВХ пластикат
1 - число пар
2 - жилы скручены в пары
0,78 - диаметр токопроводящей жилы

Кабели для промышленной сети ProfiBus-DP в соответствии со стандартом EN 50170

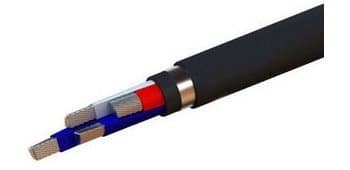

Строение кабеля КГПпЭВ 1х2х0,78:

Пары с многопроволочными медными лужеными жилами диаметром 0,78 (7х0,26) мм
Изоляция из пористого полиэтилена
экран, защищающий от электромагнитных помех из алюмолавсановой ленты
Оплетка из медных луженых проволок плотностью не менее 55%
внешний слой, материалом для которого послужил ПВХ пластикат

Сфера использования КГПпЭВ 1х2х0,78

Кабели симметричные для систем промышленной автоматизации технологических процессов и сетей передачи, построенных в соответствии со стандартом PROFIBUS EN 50170.

Спецификация кабеля КГПпЭВ 1х2х0,78:

Кабель имеют сертификат пожарной безопасности на соответствие требованиям, установленным в ГОСТ 12.2.007.14-75 (п.2), НПБ 248- 97 (п.5.1, ПРГО 1) по нераспространению горения при одиночной прокладке (метод испытания по ГОСТ Р МЭК 60332-1-2-2007), и разрешение Федеральной службы по технологическому надзору на применение во взрывоопасных и пожароопасных зонах.
Кабель эксплуатируется внутри и вне помещений, при наличии защиты от ультрафиолета и агрессивных погодных условий
Кабель сертифицирован в системе ГОСТ Р, и имеет свидетельство о типовом одобрении Российского Морского Регистра Судоходства.
Электрическое сопротивление проводника постоянному току при нагреве 20°C, не более – 63 Ом/км
Электрическое сопротивление экрана постоянному току при нагреве 20°С, не более – 12,4 Ом/км
Электрическое сопротивление изоляции жил, при нагреве 20°С, не менее - 5000 МОм?км
Электрическая емкость пары (номинальное значение) – 30,0 пФ/м
Омическая асимметрия жил в паре, не более – 3,0 %
Волновое сопротивление при частоте 1 МГц – 150,0 Ом
интервал эксплуатационных температур °С:
использование от – 40 до + 70 С
период эксплуатации кабельного изделия КГПпЭВ 1х2х0,78 - 15 лет.
